AutoCAD2010怎么使用鏡像

在autocad2010中，鏡像功能是一項非常實用的工具，它能幫助用戶快速創建對稱圖形。下面就為大家詳細介紹其使用方法。

準備工作

首先，確保你已經打開了包含需要鏡像圖形的文件。

啟動鏡像命令

有兩種常見方式啟動鏡像命令。一種是在菜單欄中，點擊“修改”，然后選擇“鏡像”；另一種是直接在命令行輸入“mirror”并回車。

選擇對象

執行鏡像命令后，命令行會提示“選擇對象”，此時使用鼠標左鍵框選你想要鏡像的圖形對象。選好后回車確認。

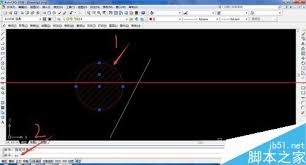

確定鏡像線

接下來，命令行提示“指定鏡像線的第一點”和“指定鏡像線的第二點”。這兩點確定了鏡像的對稱軸。你可以通過捕捉現有圖形上的點來精確確定鏡像線位置，比如端點、中點等。確定好鏡像線的兩個點后回車。

選擇是否刪除源對象

此時，命令行會提示“是否刪除源對象？[是/否] ”。如果你希望保留原始圖形，直接回車即可；若想刪除源對象，輸入“y”并回車。

例如，要鏡像一個簡單的三角形。先啟動鏡像命令，選擇三角形的三條邊作為對象，然后指定一條垂直的鏡像線，最后選擇保留源對象。這樣，一個與原三角形對稱的新三角形就快速創建出來了。

通過以上步驟，就能輕松在autocad2010中使用鏡像功能。它不僅節省繪圖時間，還能保證圖形的準確性和對稱性，讓你的繪圖工作更加高效。無論是繪制機械零件、建筑平面圖還是其他各類圖形，鏡像功能都能發揮重要作用，幫助你輕松完成設計任務。
